产品详情
实时数采部分是电子测试系统的关键，它是连接实时模型计算与硬件仿真之间的桥梁。实时数采部分选用Labview RT实时数采技术。
电子测试系统中的基于Labview RT的实时数采系统具有以下特点∶
● 利用基于Labview 的硬件自动识别技术实现了数采系统对不同项目的通用适配;
● 利用基于多核CPU 的软件进程资源优化技术实现进程资源优化分配，提高程序执行效率;
● 利用软硬件优化策略，能保证整体数采周期在 1ms 以内，从而提高整个系统的实时性;
● LabviewRT为纳秒级引擎，提供1kHz和1MHz的定时频率。
电子测试系统为实时数据采集提供通用的实时采集软件和用户界面系统软件。具体架构见上图。
部件功能
● PXI测试系统∶实时数采软硬件环境。
● 信号仿真（调理）箱∶传感器信号硬件调理装置。
● 信号断连箱∶故障注入装置。
● VPC 适配器∶通用接口适配装置。
● 电源装置∶UUT供电装置。
● 监控计算机∶监控软件运行环境。
● 差异化配置∶项目定制功能。

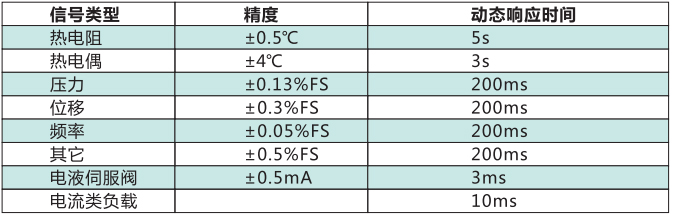

性能指标：
上述信号输出或采集在工作温度范围内总温漂不超过±5%FS，重复性∶±1%oFS，要求可通过软件调整。
实时性指标：
●HIL 仿真闭环定时周期不大于10ms。
●统定时精度为1ms。
